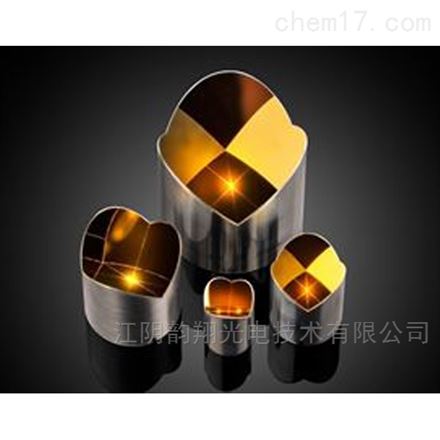

复制型空心金属回射器

产品型号：
更新时间：2023-12-21
产品介绍：复制型空心金属回射器采用整体铝材构造同时带有集成安装座，可提供性能不受振动影响的返回光束。这些回射器在外表面上镀有裸金镀膜，可最大限度提高红外 (IR) 范围内的反射率。这些回射器经过精心设计，将光路wan全置于空气中，不需要使用增透膜实现最佳性能，与玻璃反光镜相比可用于更大的波长范围。
厂商性质：代理商
在线留言

产品介绍

品牌	其他品牌	价格区间	面议
组件类别	光学元件	应用领域	医疗卫生,环保,化工,电子/电池

复制型空心金属回射器

整体铝材结构
回射光束精度不受振动影响
采用裸金镀膜以实现在红外范围的高反射率
可提供低轮廓版本

复制型空心金属回射器采用整体铝材构造同时带有集成安装座，可提供性能不受振动影响的返回光束。这些回射器在外表面上镀有裸金镀膜，可最大限度提高红外 (IR) 范围内的反射率。这些回射器经过精心设计，将光路wan全置于空气中，不需要使用增透膜实现最佳性能，与玻璃反光镜相比可用于更大的波长范围。复制型空心金属回射器非常适用于具有以下特点的应用：不需要采用通过玻璃棱镜的光路、需要减轻重量，或预期具有高冲击和振动水平。这些光学元件的复制生产流程可实现符合成本效益的设计，同时能提供高性能光束返回准确性。

通用规格

涂层:	Bare Gold	基底:	Aluminum

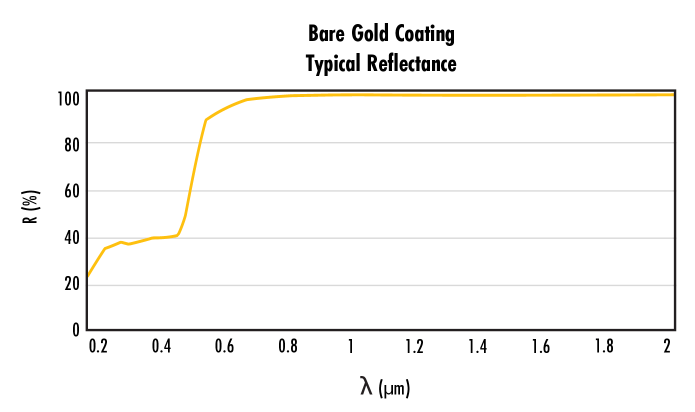

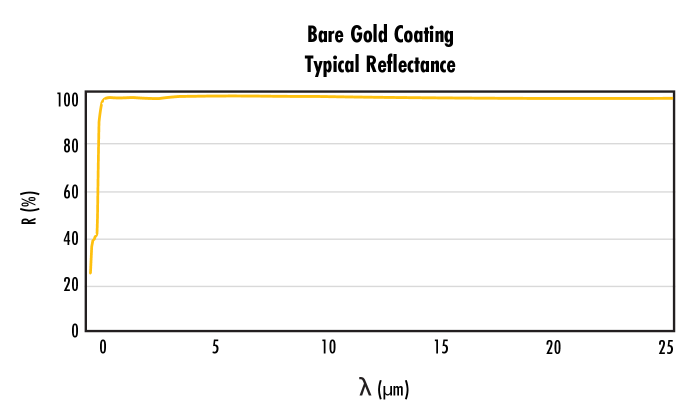

尺寸容差 (mm):	+0.025/-0.051	涂层规格:	R_avg>94% @ 700 - 800nm R_avg>97% @ 800 - 2000nm R_avg>98% @ 2 - 12μm
图像定位:	Left-Handed
射线偏差 (°):	180
波长范围 (nm):	700 - 12000	表面质量:	60-40

产品型号

Dia. (mm)	CA (mm)	方式	光束偏移（弧秒）	涂层	产品编码
12.70	10.16	Standard Profile	5	Bare Gold	#15-897
12.70	10.16	Low Profile	5	Bare Gold	#23-854
12.70	10.16	Standard Profile	10	Bare Gold	#15-898
12.70	10.16	Low Profile	10	Bare Gold	#23-855
19.10	16.51	Standard Profile	5	Bare Gold	#15-899
19.10	16.51	Standard Profile	10	Bare Gold	#15-900
25.40	22.86	Low Profile	2	Bare Gold	#23-856
25.40	22.86	Standard Profile	5	Bare Gold	#15-901
25.40	22.86	Low Profile	5	Bare Gold	#23-857
25.40	22.86	Standard Profile	10	Bare Gold	#15-902
25.40	22.86	Low Profile	10	Bare Gold	#23-858
38.10	35.56	Standard Profile	5	Bare Gold	#15-903
38.10	35.56	Standard Profile	10	Bare Gold	#15-904

技术数据

技术信息

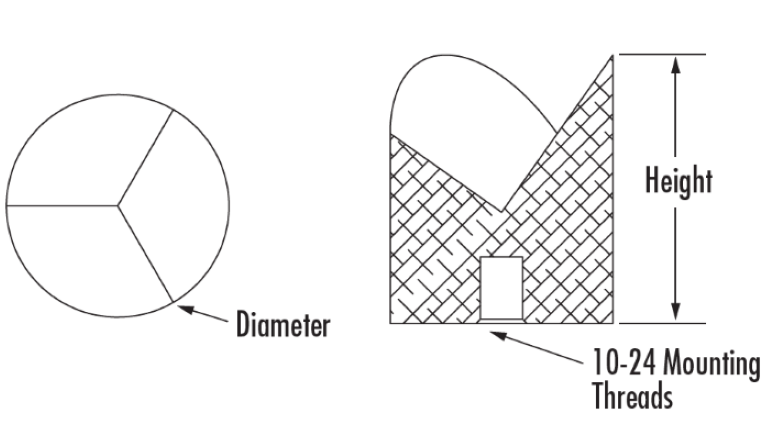

复制型空心金属回射器
直径 (mm)	高度 (mm)	安装螺纹	镀膜	产品编号
				5 弧秒	10 弧秒
12.7	21.68	10-24	裸金	#15-897	#15-898
19.1	26.17	10-24	裸金	#15-899	#15-900
25.4	30.66	10-24	裸金	#15-901	#15-902
38.1	39.64	10-24	裸金	#15-903	#15-904

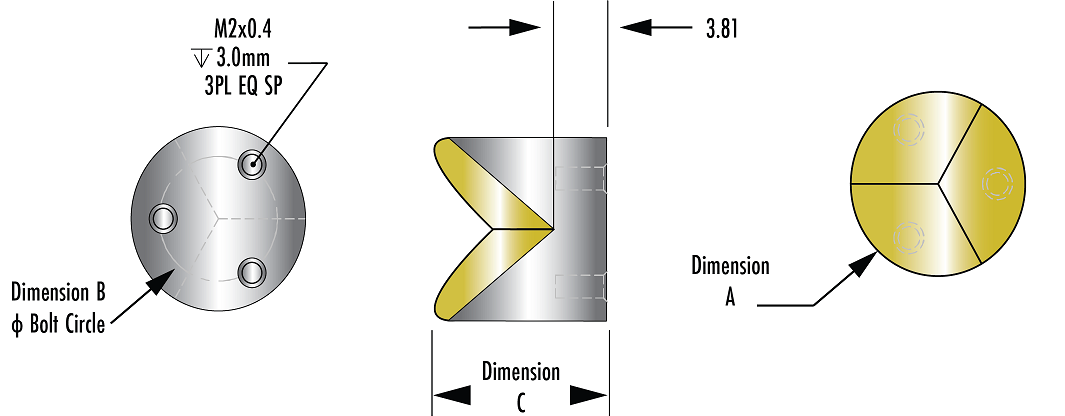

低轮廓复制型空心金属回射器
尺寸 A (mm)	尺寸 B (mm)	尺寸 C (mm)	Coating	Stock No.
				2 弧秒	5 弧秒	10 弧秒
12.7	8.63	12.8	裸金	N/A	#23-854	#23-855
25.4	21.69	20.32	裸金	#23-856	#23-857	#23-858

复制型空心金属回射器

技术信息
